火災自動報警系統是探測火災早期特征、發出火災報警信號，為人員疏散、防止火災蔓延和啟動自動滅火設備提供控制與指示的消防系統，是火災探測報警系統及消防聯動控制系統的簡稱。

火災自動報警系統與消防給水系統，自動噴水系統及防排煙系統等其他消防設施一起構成完整的建筑消防系統。今天小編為大家整理分享火災自動報警系統的組成、工作原理及適用范圍，供大家參考學習。

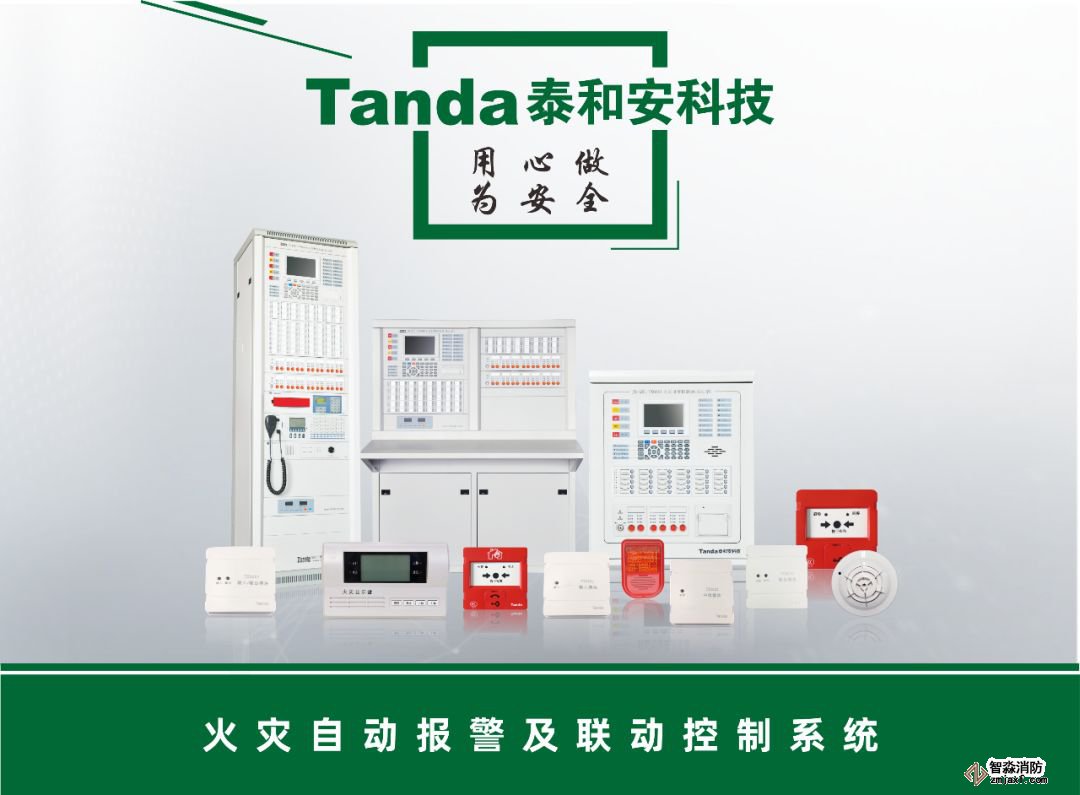

▲泰和安火災自動報警及聯動控制系統系列產品

觸發器件是指在火災自動報警系統中，自動或手動產生火災報警信號的器件，并把此火警信號通過信號總線傳輸?shù)娇刂破鳌?/span>主要包括火災探測器和手動火災報警按鈕。

自動產生報警信號的器件：各類火災探測器，如：感煙探測器、感溫探測器、火焰探測器等。

手動產生報警信號的器件：手動報警按鈕。

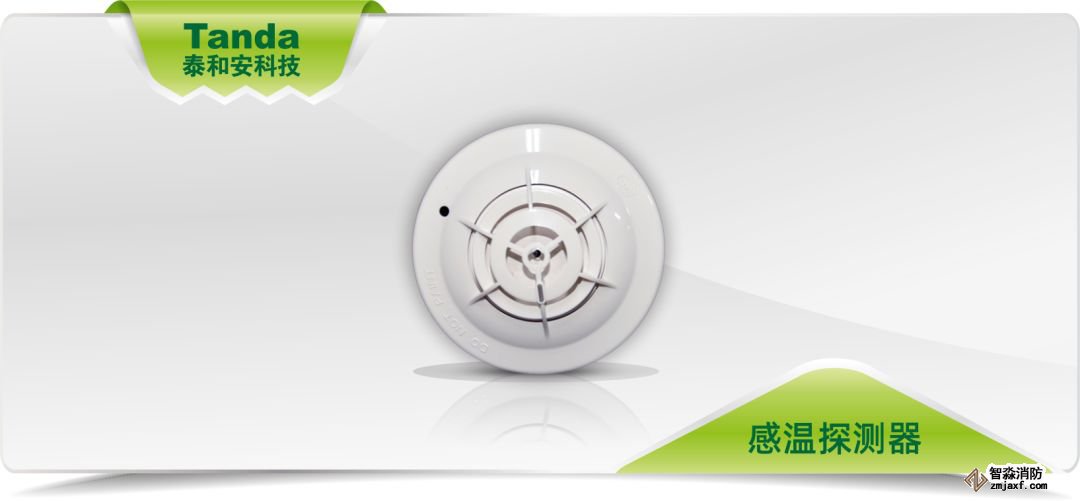

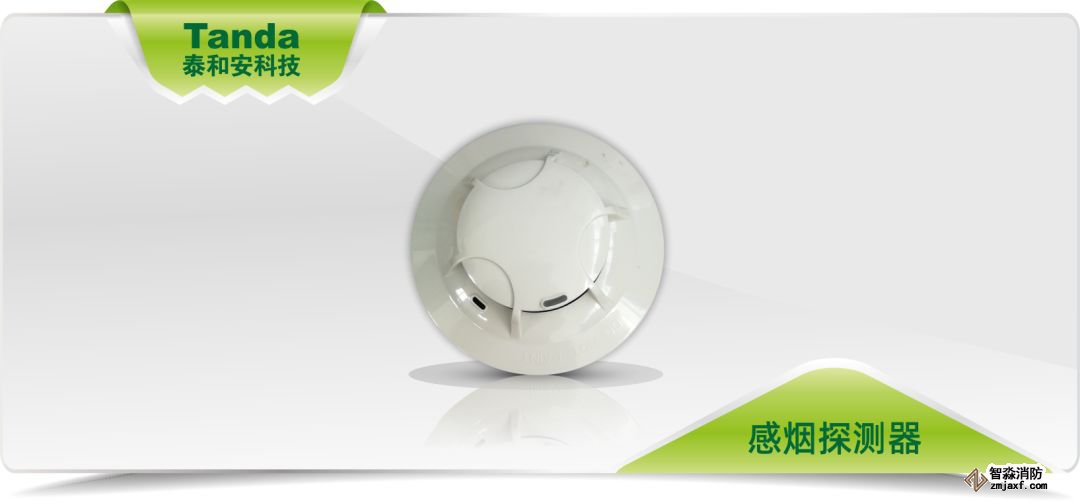

1、火災探測器

火災探測器是火災自動報警系統的重要組成部分，是探測初期火災的重要裝置。

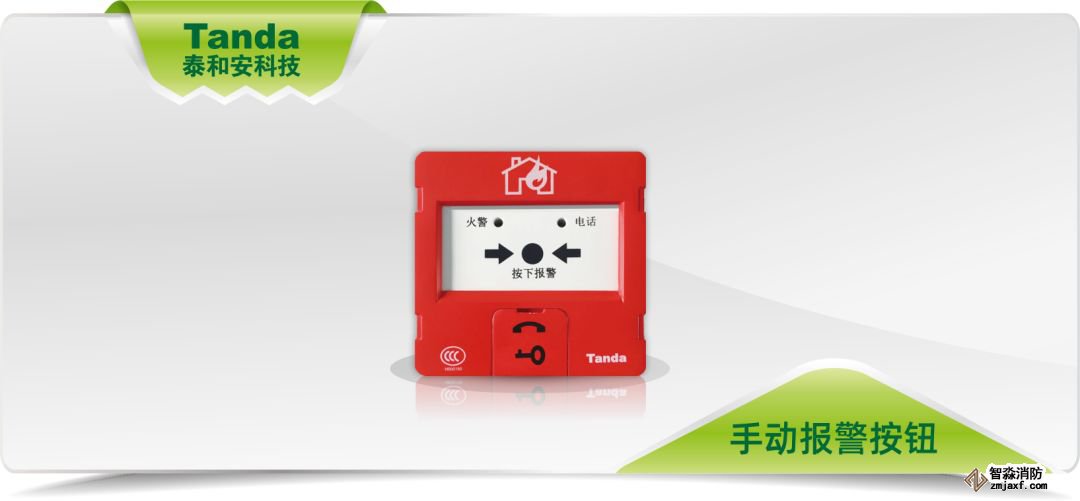

2、手動報警按鈕

手動報警按鈕是火災報警系統中的一個設備類型，當人員發現火災時在火災探測器沒有探測到火災的時候人員手動按下手動報警按鈕，報告火災信號。正常情況下當手動報警按鈕報警時，火災發生的準確率比火災探測器要大的多，幾乎沒有誤報的可能。因?yàn)槭謩?dòng)報警按鈕的報警觸發條件是必須人工按下按鈕啟動。按下手動報警按鈕的的時候過1-2秒鐘手動報警按鈕上的火警確認燈會點亮，這個指示燈表示已向火災報警控制器發出火警信號，并且確認了現場位置。

火災報警裝置是指在火災自動報警系統中，用以接收、顯示和傳遞火災報警信號，并能發出控制信號和具有其它輔助功能的控制指示設備。

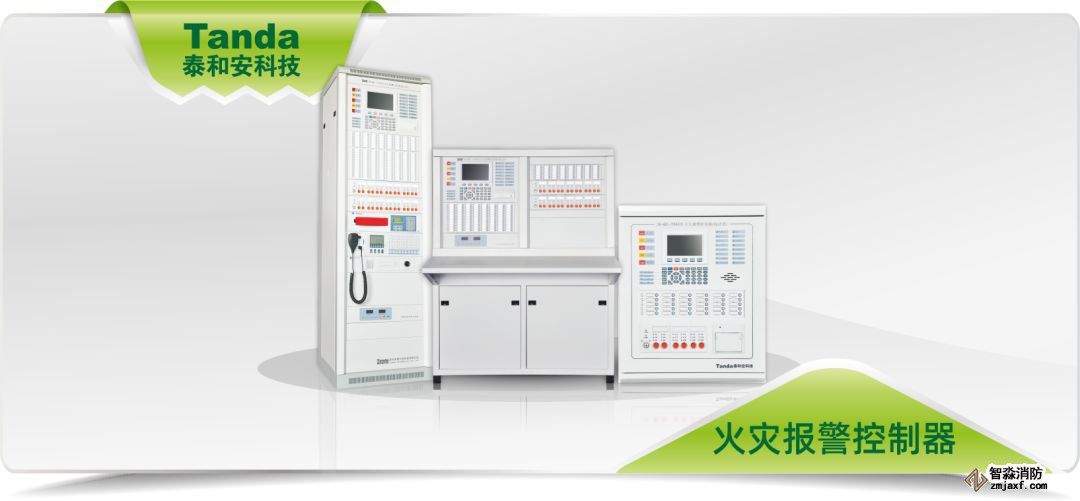

火災報警控制器：

在火災自動報警系統中，火災報警控制器用以接收、顯示和傳遞火災報警信號，并能發出控制信號和具有其他輔助功能。它擔負著為火災探測器等外設提供穩定的工作電源，監視外設及系統自身的工作狀態，接受、轉換、處理火災探測器輸出的報警信號，進行聲光報警，指示報警的具體部位及時間，同時執行相應的輔助控制等諸多任務，是火災報警系統中的核心組成部分。

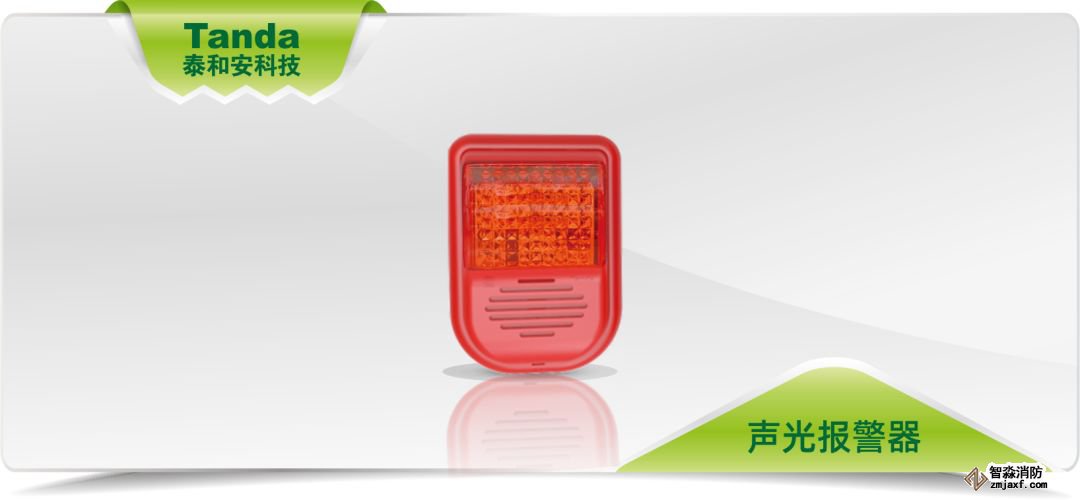

火災警報裝置是在火災自動報警系統中，用以發出區別于環境聲、光的火災警報信號的裝置。聲光報警器就是一種最基本的火災警報裝置，它以聲、光等方式向報警區域發出火災警報信號，以警示人們迅速采取安全疏散、滅火救災措施。

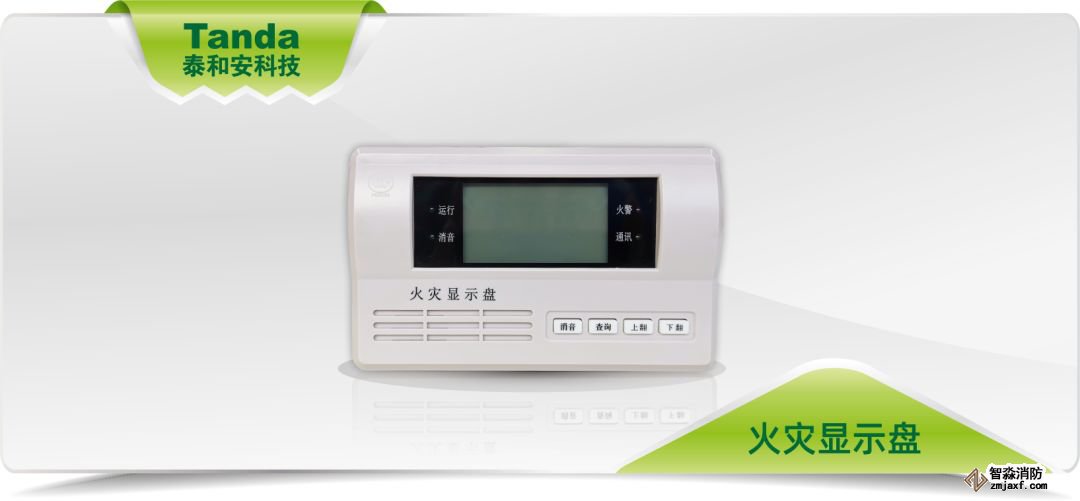

火災顯示盤：

火災顯示盤用于接收火災報警控制器發出的信號，顯示發出火警部位或區域。

火災自動報警系統屬于消防用電設備其主電源應當采用消防電源，備用電源可采用蓄電池。系統電源除為火災報警控制器供電外還為與系統相關的消防控制設備等供電。

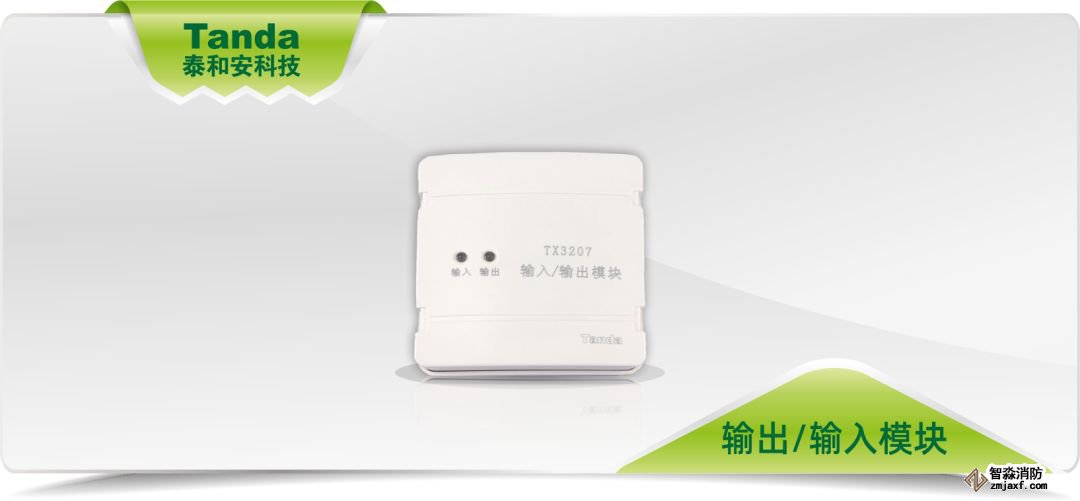

在火災自動報警系統中，當接受到來自觸發器件的火災信號后，能自動或手動啟動相關消防設備并顯示其工作狀態的設備，稱為消防聯動控制裝置，火災報警控制器與聯動裝置之間通過輸出類型的模塊來進行連接。

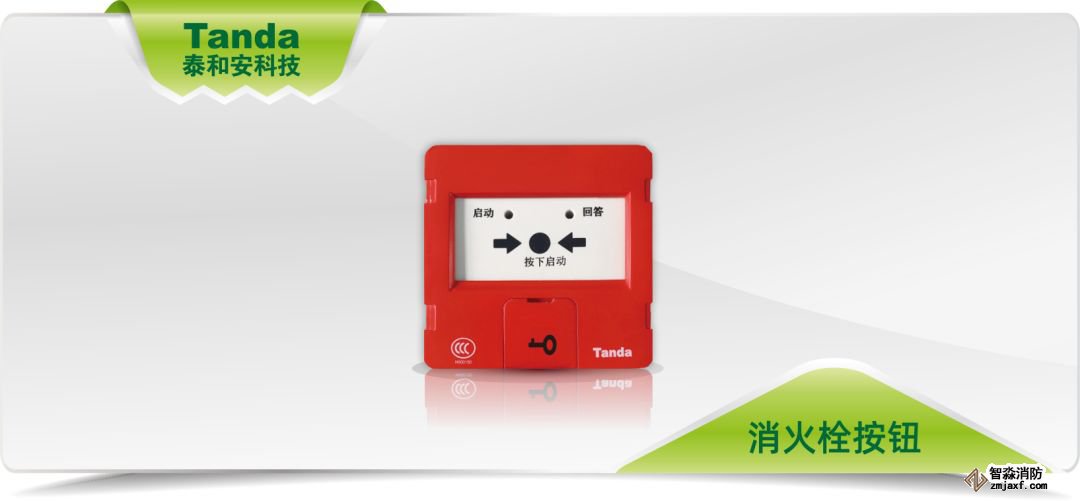

消防聯動控制裝置由消防聯動控制器、消防控制室圖形顯示裝置、消防電氣控制裝置（防火卷簾控制器、氣體滅火控制器等）、消防電動裝置、消防聯動模塊、消火栓按鈕、消防應急廣播設備、消防電話等設備和組件組成。

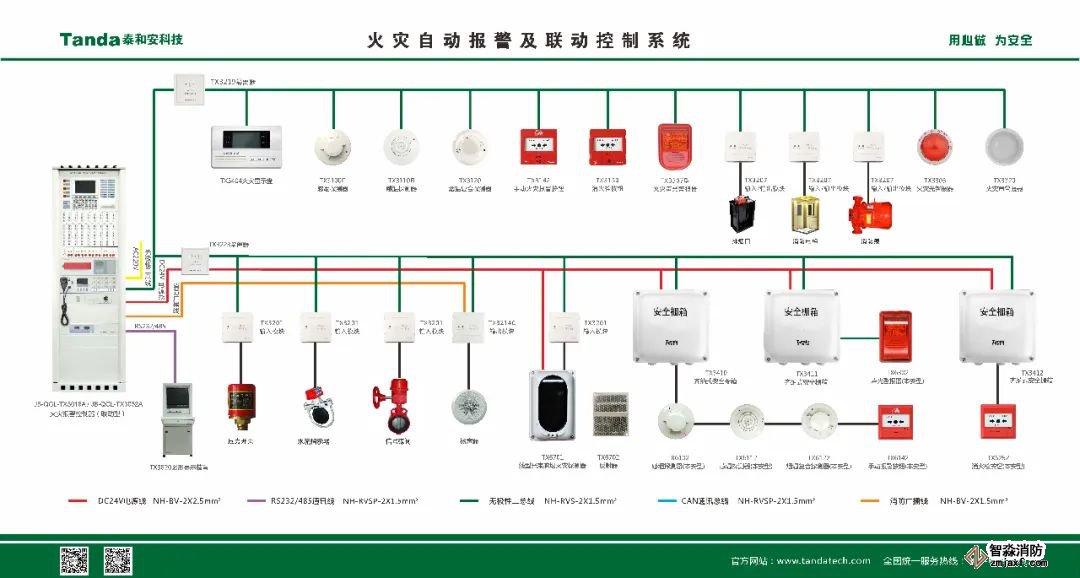

▲泰和安火災自動報警及聯動控制系統圖

火災發生時安裝在保護區域現場的火災探測器，將火災產生的煙霧、熱量和光輻射等火災特征參數轉變?yōu)殡娦盘?hào)，經數據處理后，將火災特征參數信息傳輸至火災報警控制器；或直接由火災探測器做出火災報警判斷將報警信息傳輸?shù)交馂?zāi)報警控制器。

火災報警控制器在接收到探測器的火災特征參數信息或報警信息后，經報警確認判斷，顯示報警探測器的部位，記錄探測器火災報警的時間。

處于火災現場的人員在發現火災后可立即觸動安裝在現場的手動火災報警按鈕，手動報警按鈕便將報警信息傳輸?shù)交馂?zāi)報警控制器，火災報警控制器在接收到手動火災報警按鈕的報警信息后，經報警確認判斷顯示動作的手動報警按鈕的部位，記錄手動火災報警按鈕報警的時間。

火災報警控制器在確認火災探測器和手動火災報警按鈕的報警信息后，驅動安裝在被保護區域現場的火災警報裝置，發出火災警報向處于被保護區域內的人員警示火災的發生。

火災發生時，火災報警控制器將火災探測器和手動火災報警按鈕的報警信息傳輸至消防聯動控制器，消防聯動控制器按照預設的邏輯關系對接收到的觸發信號進行識別判斷，在滿足邏輯關系條件時，消防聯動控制器按照預設的控制時序啟動相應自動消防系統（設施），實現預設的消防功能；消防控制室的消防管理人員也可以通過操作消防聯動控制器的手動控制盤直接啟動相應的消防系統（設施），從而實現相應消防系統（設施）預設的消防功能。消防聯動控制接收并顯示消防系統（設施）動作的反饋信息。

安裝火災自動報警系統的目的，是為了及時發現火災，及時采取滅火、疏散等措施，最大限度地降低因火災帶來的人員傷亡和財產損失。

↓↓↓
