TDS-100H型手持式超聲波流量計

可代送中國計量院檢測

TDS-100H型手持式超聲波流量計適用于各種工業現場中液體流量的在線標定和巡檢測量。具有測量精度高、一致性好、電池供電、操作簡單、攜帶方便等特點，是目前國內體積最小、質量最輕，真正意義上的便攜式超聲波流量計，產品已遠銷至日本、韓國、澳洲、美國等地區，受到了廣泛好評。

* 測量精度：優于1%
* 重 復 性：優于0.2%
* 工作電源：90~230VAC (內置鎳氫充電電池，充足后可持續工作10小時)
* 安裝方式：外敷式安裝，操作簡單，方便
* 顯 示：4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等
* 信號輸出：非隔離RS232(FUJI擴展協議)
* 數據存儲：內置數據記錄器可記錄時間、累積流量、瞬時流量、信號狀態、

工作時間等，使用專用軟件可將存儲的數據導入計算機
* 其它功能：自診斷，提示當前工作狀態是否正常

傳感器技術參數

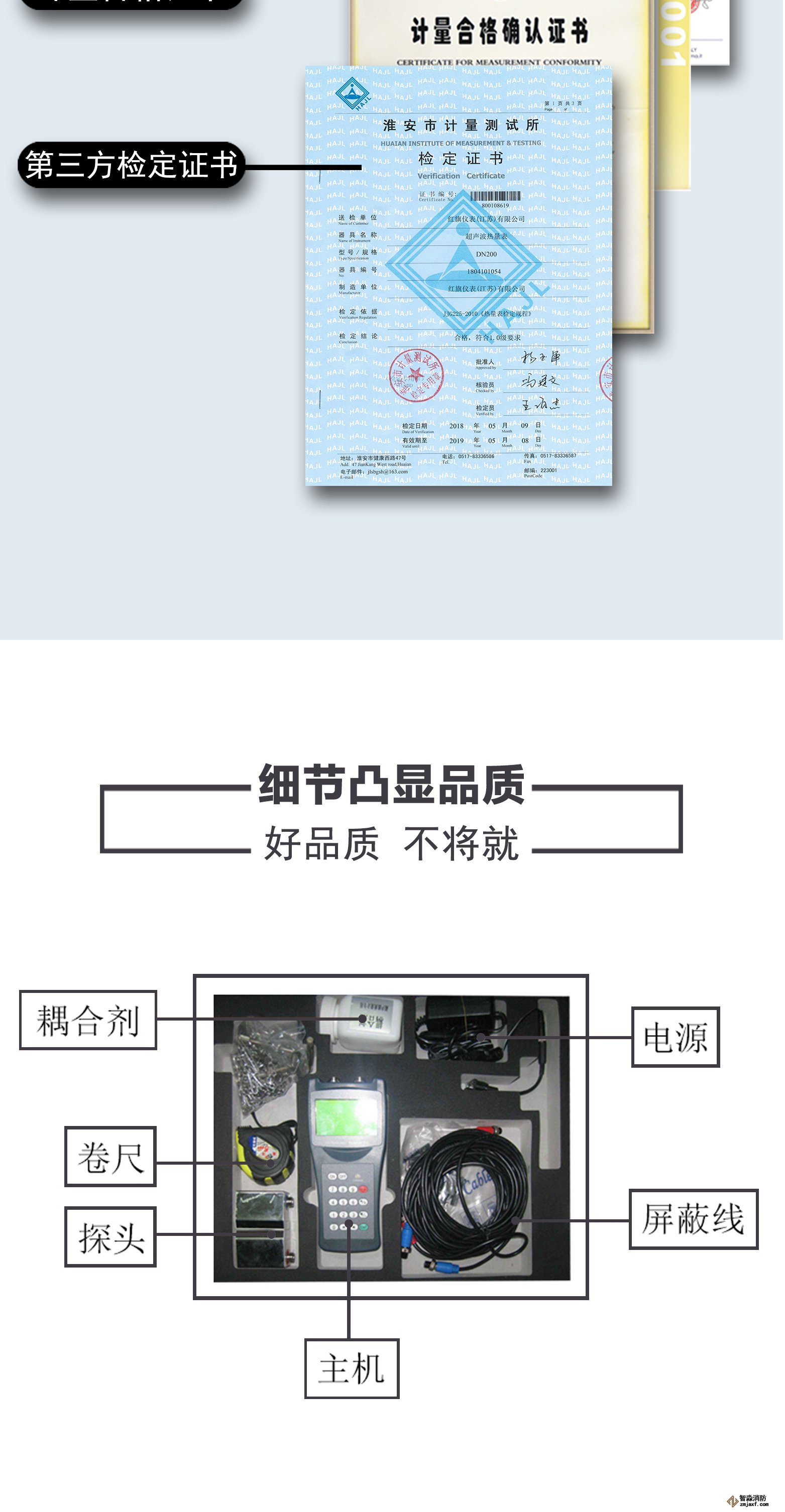

TDS-100H超聲波流量計裝箱單

TDS-100H型手持式超聲波流量計是一種外夾、時差式超聲波液體流量計，它采用低電壓多脈沖平衡發射接T收的專利技術。先進的電路設計，優秀的硬件設計加上中文用戶界面友好的軟件設計，適用于工業環境下連續測量不含大濃度懸浮粒子或氣體的清潔液體的流量。
技術特點:
*4行漢字同屏瞬時流量、流速、累積流量、信號狀態等；
*內置數據記錄器，可記錄日期、累積流量、信號狀態、工作時間等；
*標準數據接口RS232用于聯網檢測或導出記錄數據；
*OCT輸出正、負、靜累積脈沖信號和頻率信號（1-9999KHZ）；
*RS232接口用于聯網檢測或導出記錄數據；

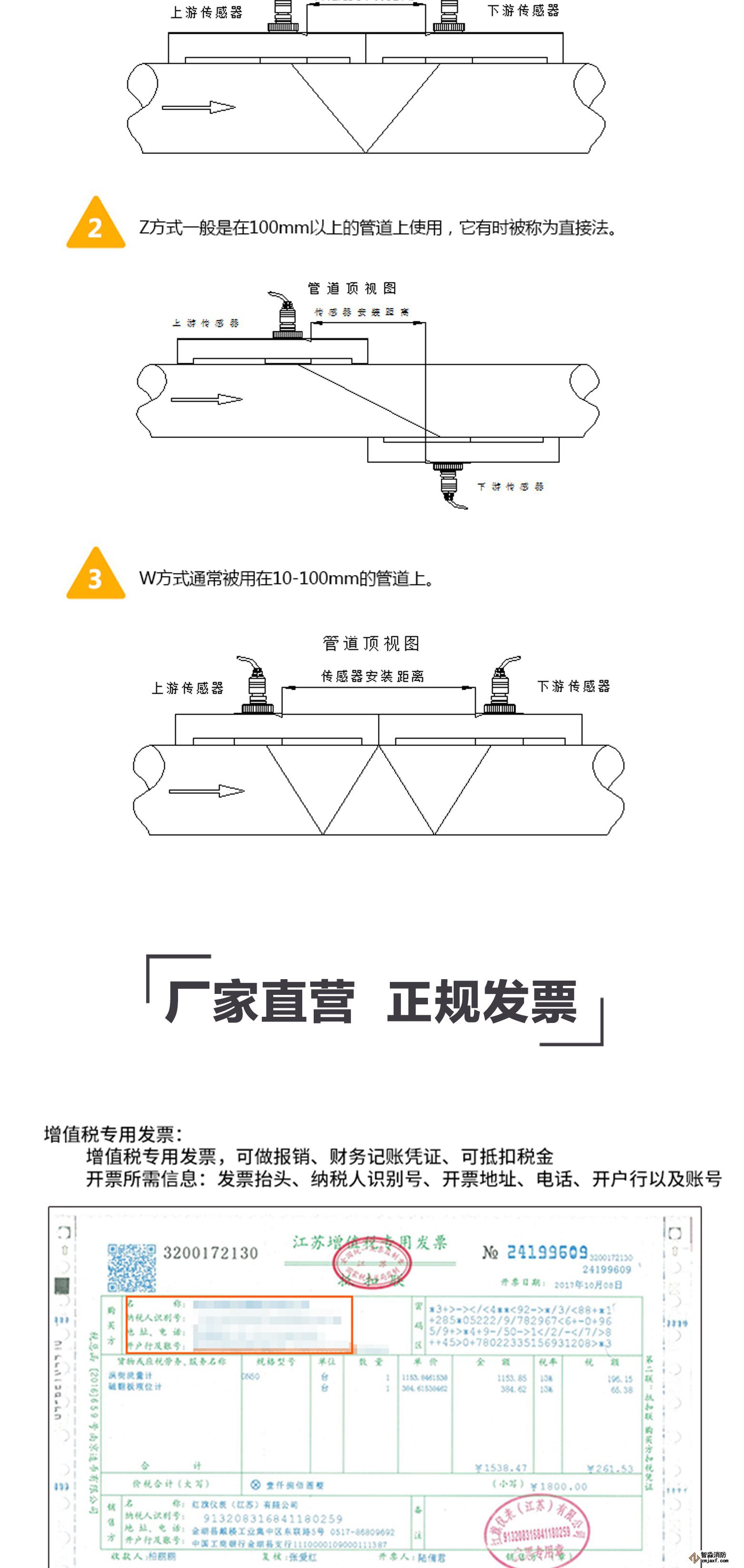

*直管段應滿足上游10D，下游5D，距泵出口處30D（D指管徑）。
線 性 0.5%
重 復 性 0.2%
準 確 度 示值的±1%,流速＞0.2m/s
響應時間 0～999秒,使用者任選
流速范圍 ±32m/s
管段尺寸 15mm～6000mm
測量單位 米,英尺,立方米,升,立方英尺,美國加侖,英國加侖,油桶,美 國液體桶,英國液體桶,
美國兆加侖,使用者指定單位
累 積 器 7位正、負、凈累積器
液體種類 各種能傳導超聲波的單一均勻的液體
安 全 性 設置值的鎖定，更改數據需解鎖
顯 　　示 4×8中文或4×16英文
通訊接口 RS-232，波特率75-57600，同時兼容富士超聲波流量計,也應用戶的要求兼容其它產品
傳 感 器 標準M1型,另有其它4種可供選擇
傳感器電纜 標準為5m×2,也可加長為10m×2
電　　 源 3節AAA內置Ni-H電池,每次充滿電可持續工作12小時,AC100V-240V的適配器
數據記錄 內置數據記錄儀可記錄2000行數據
手動累積器 7位,按鍵即可開始用于校準
外殼材料 阻燃ABS
外形尺寸 210×90×30mm
主機重量 500g(1.2 lbs)包括電池
